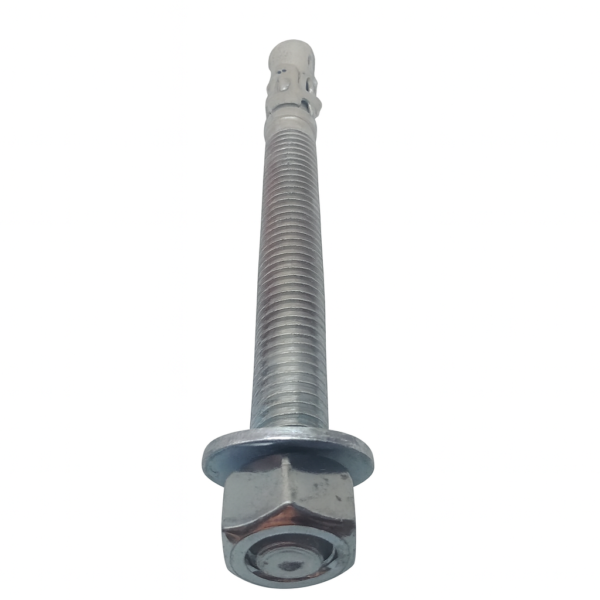

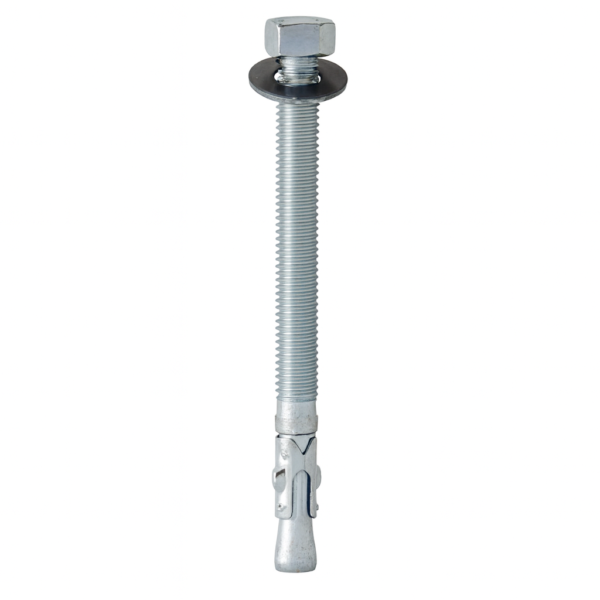

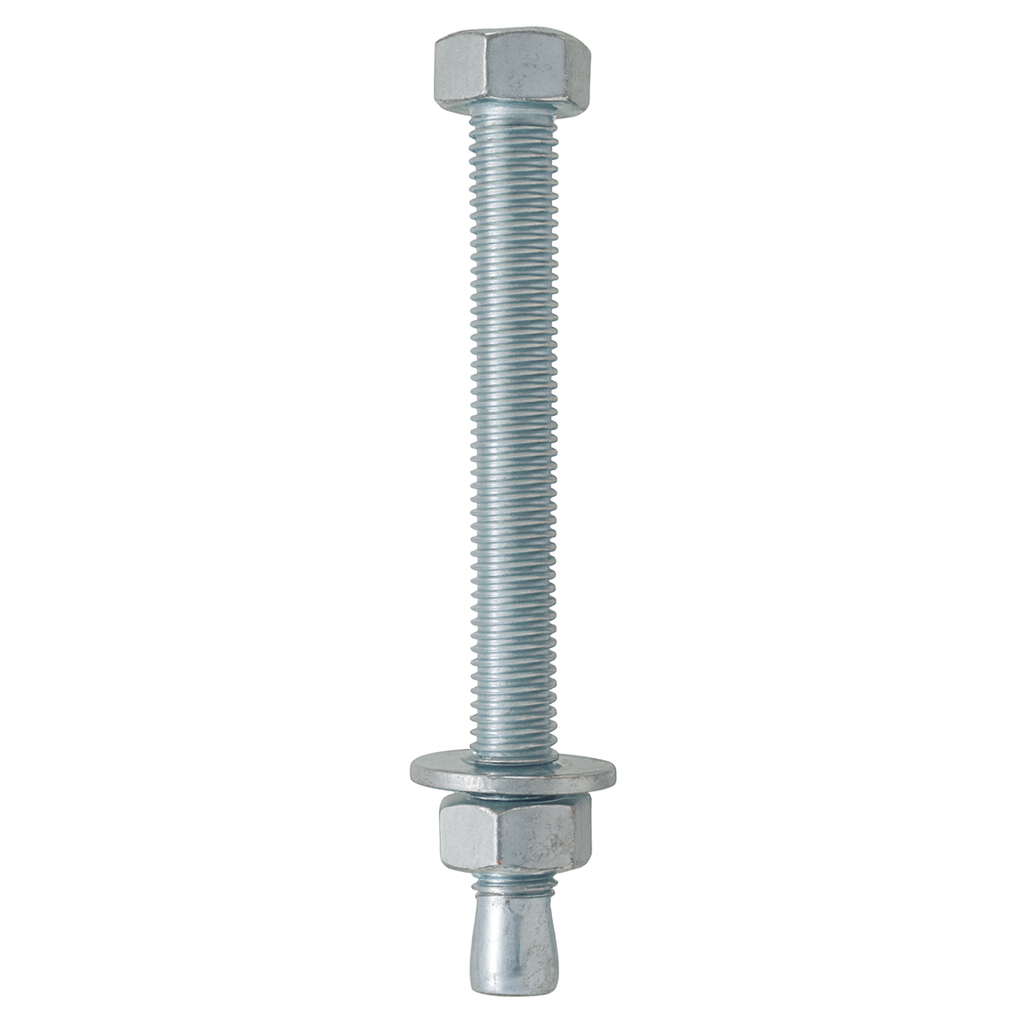

Anclaje cuña galvanizado 1/2 x5 1/2

Descripción

ANCLAJE CUÑA GALVANIZADO

Nombre del producto:
Anclaje Cuña Galvanizado 1/2″ x 5 1/2″

Código / Referencia:

Tipo:
Anclaje mecánico de expansión tipo cuña

---

1. Descripción General anclaje cuña galvanizado

El anclaje cuña galvanizado está diseñado para la fijación segura y permanente en concreto sólido. Funciona mediante un sistema de expansión por cuña que garantiza alta capacidad de carga, excelente sujeción y confiabilidad en aplicaciones estructurales y de montaje industrial.

---

2. Material

• Cuerpo: Acero al carbono

• Tuerca y arandela: Acero al carbono

• Tratamiento superficial: Galvanizado zincado (protección anticorrosiva)

---

3. Dimensiones

• Diámetro nominal: 1/2″

• Longitud total: 5 1/2″ (≈ 140 mm)

• Rosca: UNC

• Profundidad mínima de anclaje: [Especificar según fabricante]

---

4. Características Técnicas

• Sistema de expansión tipo cuña

• Alta resistencia mecánica

• Instalación rápida y sencilla

• Excelente desempeño en concreto sólido

• Resistente a la corrosión moderada

• Incluye tuerca y arandela

---

5. Aplicaciones

• Anclajes estructurales

• Fijación de placas base

• Montaje de estructuras metálicas

• Instalación de maquinaria y equipos

• Obras civiles y construcción

---

6. Superficie de Instalación

• Concreto sólido

• No recomendado para concreto fisurado, mampostería hueca o ladrillo

---

7. Normativas

• Fabricación conforme a estándares industriales

• Cumple requisitos para uso en construcción

(Especificar norma si aplica: ASTM, AISI, ISO)

---

8. Ventajas

• Alta capacidad de carga

• Fijación permanente y segura

• Buena resistencia a vibración

• Excelente relación costo–desempeño

---

9. Presentación

• Unidad individual

• Empaque industrial por cantidad

---

10. Recomendaciones de Instalación

Perforar el diámetro adecuado, limpiar el orificio, insertar el anclaje y ajustar el torque recomendado para garantizar un correcto desempeño.

TABLA DE CARGAS ESTIMADAS

Anclaje Cuña Galvanizado 1/2″ x 5 1/2″

Condiciones de referencia:

• Concreto: f’c ≈ 2.500–3.000 PSI

• Instalación correcta (perforación limpia y torque adecuado)

• Cargas estáticas

• Factor de seguridad aplicado

---

Notas Importantes

• Las cargas pueden variar según la calidad del concreto, profundidad de empotramiento y distancia entre anclajes.

• No recomendado para concreto fisurado, ladrillo o mampostería hueca.

• Para aplicaciones estructurales críticas, se recomienda validación mediante ingeniería de detalle o especificaciones del fabricante.
